Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | Ρίψη, ανοξείδωτο, ορείχαλκος, χυτοσίδηρος, όλκιμος σίδηρος | MEDIA: | Πετρέλαιο |
|---|---|---|---|
| Τυποποιημένος ή μεταβλητός: | Πρότυπα | Όνομα προϊόντων: | 4 ίντσα |
| Πρότυπα: | DIN | Σύνδεση: | Σύνδεση φλαντζών, θηλυκό νήμα |
| Πρότυπο: | Πρότυπο | Μέγεθος λιμένων: | DN15mm-DN1000mm |
| Υψηλό φως: | 50mm βαλμένη φλάντζα βαλβίδα πυλών,βαλβίδα πυλών DIN 3352 βαλμένη φλάντζα,βιομηχανικές βαλβίδες ελέγχου pn16 |
||

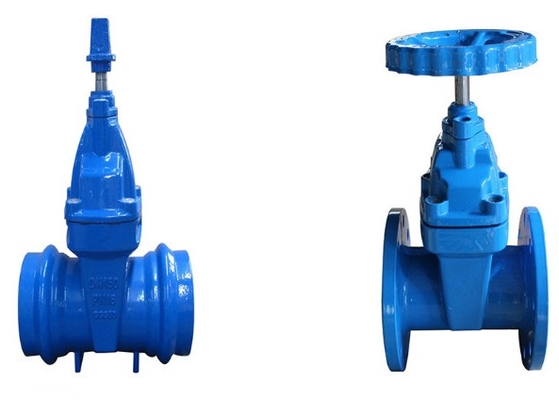

Σφυρηλατημένο φλάντζα Ansi a105n API6D βαλβίδων πυλών
| Πρότυπα |
DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 Η διάτρηση φλαντζών είναι σύμφωνα με DIN2501, BS4504 και το Ansi B16.1 PN10, PN16, PN25 |
| Τύπος | Βαλμένο φλάντζα τέλος, βίαιο τέλος, μηχανικός κοινός, μη αυξανόμενος μίσχος/αυξανόμενος μίσχος |
| Υλικό |
Σώμα: Όλκιμος σίδηρος GGG40/50 ή χυτό IronGG25 Σφήνα: Όλκιμος σίδηρος GGG40/50+EPDM/NBR ή μέταλλο που κάθεται Μίσχος: ανοξείδωτο 2Cr13, SS304, SS316 Μπουλόνι και καρύδια: Χάλυβας άνθρακα τον ψευδάργυρο που καλύπτεται με ή SS304,316 |
| Επίστρωμα | Εσωτερικός και εξωτερικός με την τήξη σύνδεσε το εποξικό επίστρωμα min250μm |
Εφαρμογές
Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιους νερό, διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνα, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.
Σφυρηλατημένη φλάντζα wcb περιγραφή βαλβίδων πυλών:
- Πρότυπα σχεδίου και κατασκευής, σύμφωνα με: ASME B16.34, API6D
- Μήκος δομών σύμφωνα με: ASME B16.10
- Το μέγεθος τελών φλαντζών σύμφωνα με: ASME B16.5
- Μέγεθος περασμένων κλωστή τελών σύμφωνα με: ANSI B1.20.1
- Το μέγεθος τελών άκρης σύμφωνα με: ANSI B16.25
- Μέγεθος υποδοχών σύμφωνα με: ANSI B16.11
- Επιθεώρηση και δοκιμή σύμφωνα με: API598
- Ένα προαιρετικό υλικό σφραγίζοντας επιφάνειας: ο κώδικας καρβιδίου STL χάλυβα κραμάτων χρωμίου 13 (κώδικας Χ) (Υ) μπορεί να επιλέξει άλλα ειδικά σφραγίζοντας υλικά σύμφωνα με την απαίτηση του πελάτη.
- Το κύριο εναλλακτικό υλικό:
Κατηγορία χάλυβα άνθρακα: WCB, WCC, A105, Κ.ΛΠ.
Κατηγορία: ανοξείδωτο 304.316.304 Λ, 316 Λ, CF8, CF8M, CF3, CF3M, CF8C και διπλό ανοξείδωτο, κ.λπ.
Κατηγορία: χαμηλής θερμοκρασίας χάλυβας LF2, LCC, LCB, κ.λπ.
Τύποι χάλυβα μολυβδαίνιου χρωμίου: WC5 WC6, WC9, C5, Κ.ΛΠ.
| DN | Λ | Δ | D1 | D2 | β | φ | ND | Χ | W |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
