Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Εξουσιοδότηση: | 3 έτη | υλικό στροφίων: | 304,316,316L |
|---|---|---|---|
| Δομή: | Σφαίρα | Προσαρμοσμένη υποστήριξη: | COem |
| Θερμοκρασία: | PTFE≤150℃, PPL≤280℃ | Μέγεθος λιμένων: | DN15-DN200, 1/2» - 8» |
| Εφαρμογή: | Γενικό | MEDIA: | Αέριο, νερό, πετρέλαιο |
| Τύπος: | ΒΑΛΒΙΔΕΣ ΣΦΑΙΡΩΝ | ||
| Υψηλό φως: | pn1.6 τριπλή βαλβίδα σφαιρών,pn2.5 τριπλή βαλβίδα σφαιρών,Βαλβίδα σφαιρών τρόπων WCB 3 |
||

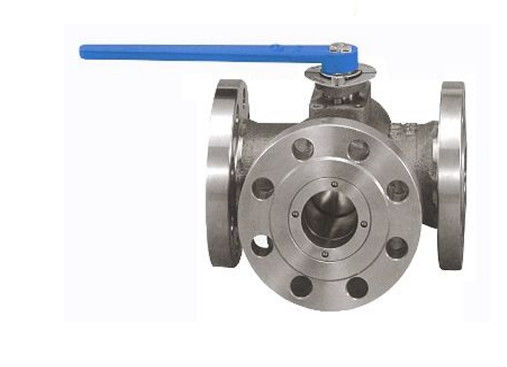

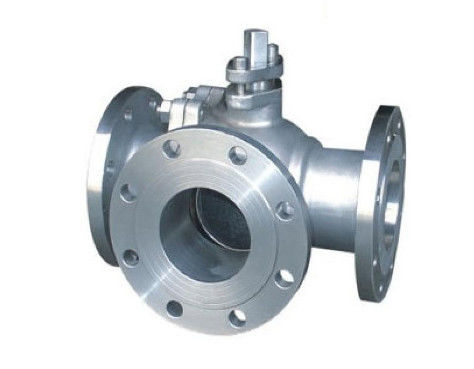

Q45F WCB 304 316 316L PN1.6 2,5 4,0 6,4 βάζει φλάντζα στην τριπλή βαλβίδα σφαιρών
Δομή της βαλβίδας σφαιρών
Η σφραγίζοντας ιδιοκτησία είναι καλή, αλλά όλο το φορτίο του ένσφαιρου τριβέα που το λειτουργώντας μέσο περνούν στο σφραγίζοντας δαχτυλίδι εξόδου. Επομένως, είναι απαραίτητο να εξεταστεί εάν το υλικό σφραγίζοντας δαχτυλιδιών μπορεί να αντισταθεί το λειτουργώντας φορτίο του μέσου σφαιρών. Όταν υπο:βάλλω στον υψηλό αντίκτυπο, η σφαίρα μπορεί να αντισταθμιστεί. Αυτή η δομή χρησιμοποιείται γενικά στις χαμηλές και μέσες βαλβίδες σφαιρών πίεσης. Η βαλβίδα καθόρισε τη βαλβίδα σφαιρών σφαιρών που η σφαίρα μιας βαλβίδας σφαιρών καθορίζεται και δεν κινείται υπό πίεση. Η σταθερή βαλβίδα σφαιρών σφαιρών έχει ένα επιπλέον κάθισμα, από τη μέση πίεση, τη μετακίνηση καθισμάτων, έτσι ώστε το σφραγίζοντας δαχτυλίδι πίεσε στενά στη σφαίρα, για να εξασφαλίσει σφράγιση. Συνήθως με τη σφαίρα στο ανώτερο και χαμηλότερο ρουλεμάν άξονων, η ροπή λειτουργίας είναι μικρή, κατάλληλος για την υψηλή πίεση και τις μεγάλες βαλβίδες caliber.
Περιγραφή προϊόντων
| Πίεση | DN | Λ | L1 | Χ | W | Κλ | |||||
| χιλ. | ίντσα | χιλ. | χιλ. | χιλ. | χιλ. | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | |
|
1.6
2.5
4.0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
| 20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
| 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
| 32 | 1-1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
| 40 | 1-1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
| 501 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
| 65 | 2-1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
| 80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
| 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
| 125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
| 150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
| 200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
|
Εισαγωγή επιχείρησης
Co. διεθνούς εμπορίου Junxi Cangzhou, ΕΠΕ.
Τα προϊόντα επιχείρησής μας και εξάγουν όλα τα είδη τοποθετήσεων σωληνώσεων χάλυβα άνθρακα, άνευ ραφής τοποθετήσεις σωληνώσεων, η πόλη Cang Zhou πόλεών μας είναι το hometown των τοποθετήσεων σωληνώσεων χάλυβα άνθρακα. Έχουμε εξαγάγει σε πολλές χώρες, όπως, τη Ρωσία, την Αίγυπτο Μαλαισία, την Ινδία, την Τουρκία, την Ινδονησία, την Ιορδανία κ.λπ.
Περίπου η μηχανή τοποθετήσεων σωληνώσεων, έχουμε το διαφορετικό τύπο για κάθε μηχανή. Έχουμε την καυτή μηχανή αγκώνων διαμόρφωσης, μηχανή αγκώνων κρύας διαμόρφωσης, μηχανή γραμμάτων Τ κρύας διαμόρφωσης, beveling μηχανή, μηχανή ανατίναξης πυροβολισμών, η εγγύηση μηχανών κ.λπ… είναι ένα έτος. Εάν η μηχανή πελατών μας να έχε το πρόβλημα, το πρόσωπο υπηρεσιών μετέπειτα πώλησής μας θα έρθει και θα βοηθήσει τους πελάτες να λύσει το πρόβλημα το γρηγορότερο δυνατό.
Περίπου η μηχανή τοποθετήσεων σωληνώσεων, έχουμε το διαφορετικό τύπο για κάθε μηχανή. Έχουμε την καυτή μηχανή αγκώνων διαμόρφωσης, μηχανή αγκώνων κρύας διαμόρφωσης, μηχανή γραμμάτων Τ κρύας διαμόρφωσης, beveling μηχανή, μηχανή ανατίναξης πυροβολισμών, η εγγύηση μηχανών κ.λπ… είναι ένα έτος. Εάν η μηχανή πελατών μας να έχε το πρόβλημα, το πρόσωπο υπηρεσιών μετέπειτα πώλησής μας θα έρθει και θα βοηθήσει τους πελάτες να λύσει το πρόβλημα το γρηγορότερο δυνατό.
Κοινές ελαττώματα και μέθοδοι ανίχνευσης μηχανικών βλαβών βαλβίδων σφαιρών
1. Η σφαίρα πλένεται
Μέθοδος αποκλεισμού: η συνέλευση πρέπει να είναι σωστή, η λειτουργία πρέπει να είναι σταθερή, μην επιτρεμμένος να χρησιμοποιηθεί ως βαλβίδα ρυθμιστικών βαλβίδων Η σφαίρα πρέπει να επισκευαστεί εγκαίρως μετά από να ανατρέψει και το σφραγίζοντας κάθισμα πρέπει να αντικατασταθεί.
2, όταν χρησιμοποιείται ως throttling λειτουργία, επιφάνεια σφράγισης είναι χαλασμένα
Μέθοδος αποβολών: η βαλβίδα σφαιρών δεν επιτρέπεται για να χρησιμοποιηθεί ως ρυθμιστική βαλβίδα.
3. Η επιφάνεια σφράγισης συντρίβεται
Μέθοδος αποκλεισμού: σφίγξτε το μπουλόνι στο κάθισμα βαλβίδων πρέπει να είναι ομοιόμορφος, η δύναμη πρέπει να είναι μικρή, θα έσφιγγε μάλλον αρκετές φορές, όχι πάρα πολύ και πάρα πολύ σφιχτά κάποτε, η χαλασμένη επιφάνεια σφράγισης μπορεί να ξυθεί και να επισκευαστεί.
4. Δεν υπάρχει καμία πίεση προ-σκλήρυνσης στην επιφάνεια σφράγισης
Μέθοδος αποκλεισμού: η επιφάνεια σφράγισης του καθίσματος βαλβίδων πρέπει να ελεγχθεί τακτικά την πίεση προ-σκλήρυνσης, και η επιφάνεια σφράγισης πρέπει να συμπιεστεί ελαφρώς όταν διαπιστώνεται ότι η επιφάνεια σφράγισης έχει διαρρεύσει ή έχει έρθει σε επαφή με χαλαρά Φορτωμένη εκ των προτέρων αντικατάσταση επίδρασης απώλειας άνοιξη.
5, το κλειδί, ο μίσχος και η σφαίρα τρία βαλβίδων χάσμα σύνδεσης είναι μεγάλοι, το κλειδί έχει φθάσει στην κλειστή θέση, η γωνία περιστροφής σφαιρών είναι λιγότερο από 90 βαθμοί και η μακροζωία της διαρροής
Μέθοδος αποκλεισμού: το γαλλικό κλειδί, ο μίσχος βαλβίδων και η σφαίρα του πεπερασμένου μηχανισμού της σύνδεσης τρία χαλαρής και της εκκαθάρισης είναι πάρα πολύ μεγάλοι πρέπει να επισκευαστούν, στερεώνοντας στην εταιρία Ρυθμίστε το φραγμό ορίου, αποβάλτε τη γωνία προόδου του γαλλικού κλειδιού, και καταστήστε τη σφαίρα ανοικτή και κλείστε σωστά.
6. Η επιφάνεια επαφών μεταξύ του καθίσματος βαλβίδων και του σώματος δεν είναι ομαλή και φορημένη, και O-ring είναι χαλασμένο έτσι ώστε το κάθισμα βαλβίδων διαρρέει.
Μέθοδος αποβολών: βελτιώστε το ομαλό τέρμα της επιφάνειας επαφών μεταξύ του καθίσματος βαλβίδων και του σώματος, μειώστε τους χρόνους αποσύνθεσης του καθίσματος βαλβίδων, και αντικαταστήστε O-ring τακτικά.
