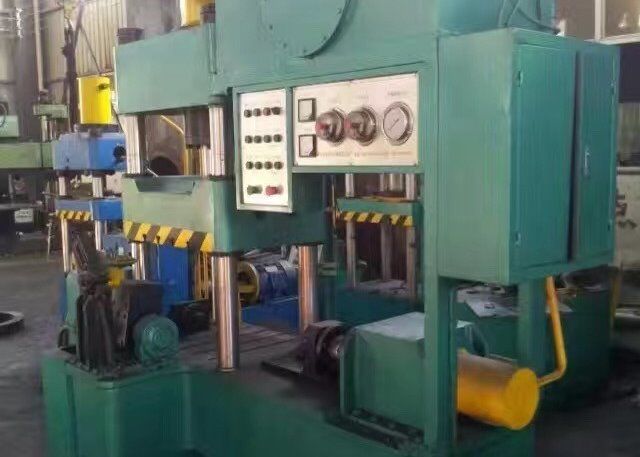

20mm Lucency που χρωματίζουν τη μηχανή κρύας διαμόρφωσης αγκώνων 11kw

Παράμετροι προϊόντων:

Ι. περιεχόμενο εργασίας του προμηθευτή

1. Σχέδιο και κατασκευή.

2. Εγκατάσταση.

3, διόρθωση.

Δεύτερον, η απόδοση

1. Χρησιμοποιημένος για την κρύα σχηματοποίηση ώθησης του αγκώνα ανοξείδωτου.

2. Η εκτιμημένη πίεση εργασίας του πετρελαίου είναι 25Mpa.The που η πειραματική πίεση του κυλίνδρου πετρελαίου είναι 31.5MPa

3. Η κύρια πίεση κυλίνδρων είναι 63T και το αποτελεσματικό κτύπημα είναι 500mm (η εσωτερική διάμετρος κυλίνδρων είναι 180mm).

4. Η δευτερεύουσα πίεση κυλίνδρων είναι 50T, (η εσωτερική διάμετρος κυλίνδρων είναι 160mm) το αποτελεσματικό κτύπημα είναι 600mm.

5. Αγκώνας που διαμορφώνει τη διάμετρο 20-60 σειράς.

6, δύναμη 11KW μηχανών.

7, mandrel αντιστροφής 90°

8, οι περιβαλλοντικές συνθήκες της κρύας μηχανής ώθησης: περιβαλλοντική θερμοκρασία 5-38 βαθμοί, σχετική υγρασία ≤82%, τάση εισαγωγής τριφασικού τετρασύρματου 380V (- 12%-- +15%), η συχνότητα του χρόνου απασχόλησης 50Hz±2%.The μπορεί να είναι 24 ώρες την ημέρα συνεχής εργασία, ο αέρας είναι απαλλαγμένος από τα διαβρωτικά μέσα, ο εξοπλισμός πρέπει να χρησιμοποιηθεί στο εργαστήριο, υπάρχει αρκετό διάστημα.

9, χρησιμοποιώντας το ενάντιο στη φθορά υδραυλικό πετρέλαιο yb-N46.

Τρία, πρότυπα κυλίνδρων

1. Η κατασκευή του κυλίνδρου πετρελαίου προσαρμόζεται σε jb/t10205-2000 και τα πρότυπα JB/T15622-2005.

2. Ο κύλινδρος είναι χάλυβας 45#, η εσωτερική επιφάνεια τελειώνει είναι Ra0.3, η ράβδος εμβόλων είναι άνευ ραφής σωλήνας 45#, η επιφάνεια είναι χρώμιο που καλύπτεται, γυαλισμένος μετά από την επένδυση, καμία ευθεία γραμμή, σπειροειδείς γραμμές, τελειώνει είναι Ra0.4.

3. Τα άλλα μέρη του κυλίνδρου αποτελούνται από τα σφυρηλατημένα κομμάτια 45# για να εξασφαλίσουν μηχανικές ιδιότητες.

4. Το μανίκι οδηγών εμβόλων του κύριου κυλίνδρου υιοθετεί το μανίκι χαλκού, όλες οι σφραγίδες υιοθετούν την τυποποιημένη σειρά προτεραιότητας, και το κύριο παρέμβυσμα ελαίου εισάγεται από την Αυστρία ACO.

5. Προτού να επιθεωρηθεί η συνέλευση του κυλίνδρου, της ομαλότητας, της σκληρότητας, του ταιριάζοντας με μεγέθους και άλλων στοιχείων του κυλίνδρου και της ράβδου εμβόλων, και η ποιότητα των σφυρηλατημένων κομματιών και των σφραγίδων θα επιθεωρηθεί. Τα μέρη που χρησιμοποιούνται στη συνέλευση του κυλίνδρου θα ανταποκριθούν στα πρότυπα, και η δοκιμή πίεσης θα πραγματοποιηθεί μετά από τη συνέλευση του κυλίνδρου.

Τέσσερα, οικοδεσπότης,

1. Η κύρια δομή είναι δομή τρεις-ακτίνων και τέσσερις-στηλών. Ο εξοπλισμός περιλαμβάνει την ανώτερη ακτίνα, τη χαμηλότερη ακτίνα, τον ολισθαίνοντα ρυθμιστή, τη στήλη συνδέσεων, το καρύδι, τον κύλινδρο και την αντίστροφη υλική συσκευή, κ.λπ. Οι τρεις ακτίνες είναι ενωμένες στενά με το q235-α υψηλό - πιάτα ποιοτικού χάλυβα. Χρήση 16Mo υψηλή - καλώδιο ποιοτικής συγκόλλησης για να εξασφαλίσει τη δύναμη. Όλα τα δομικά μέρη επεξεργάζονται στη μηχανή από τη μηχανή αριθμητικού ελέγχου για να εξασφαλίσουν ακρίβεια.

2. Μέγιστο ανοίγοντας ύψος του ολισθαίνοντος ρυθμιστή: 700mm.

3, το αποτελεσματικό μέγεθος του λειτουργώντας πίνακα: περίπου 500mm μπροστινό και πίσω μέρος 550mm (αποκλείοντας το δευτερεύον μέρος κυλίνδρων)

4. Υπάρχει ένας κύριος κύλινδρος πετρελαίου που εγκαθίσταται στην οριζόντια κεντρική γραμμή της ανώτερης ακτίνας. Η ράβδος εμβόλων του κυλίνδρου πετρελαίου συνδέεται με τον ολισθαίνοντα ρυθμιστή μέσω της να αντισταθμίσει φλάντζας. Το δευτερεύον έμβολο κυλίνδρων οδηγεί το τοπ φραγμό που κινείται κατά μήκος της φωτογραφικής διαφάνειας.

5, διαστάσεις εξοπλισμού: 1700mm*800mm*2200mm

Πέντε, σταθμός υδραυλικών αντλιών

1. Η μέγιστη πίεση εργασίας του υδραυλικού συστήματος είναι 25Mpa, και η πειραματική πίεση είναι 31.5Mpa.

2, η εσωτερική και εξωτερική επιφάνεια της δεξαμενής πετρελαίου για την αντιοξειδωτική επεξεργασία, που εγκαθίσταται στο φίλτρο δεξαμενών πετρελαίου, το καθορισμένο υγρό επίπεδο, επίδειξη θερμοκρασίας πετρελαίου.

3, ολόκληρο το υδραυλικό σύστημα πρέπει να καθαριστούν πριν από τη λειτουργία δοκιμής εγχύσεων πετρελαίου.

4. Ο σταθμός αντλιών σχεδιάζεται ως ενσωματωμένη σύνδεση για να μειώσει τα σημεία διαρροής. Η αντλία πετρελαίου υιοθετεί τη χειρωνακτική μεταβλητή με αξονικό έμβολο αντλία με τη διευθετήσιμη ροή, η μέγιστη εσωτερική πίεση 31.5Mpa και η πίεση υπηρεσιών του συστήματος 25Mpa.The έχουν την υπερχείλιση υπερφόρτωσης, τη ρύθμιση ροής, το χρονικό έλεγχο, την αυτοδιάγνωση PLC και άλλες λειτουργίες.

5. Ο σταθμός αντλιών εγκαθίσταται στη τοπ πλατφόρμα του εξοπλισμού, ο οποίος μπορεί αποτελεσματικά να μειώσει το μήκος της σωλήνωσης και να μειώσει το σημείο διαρροής πετρελαίου και να σώσει το διάστημα.

Έξι, λειτουργία PLC

1, έλεγχος PLC, μια βασική σχηματοποίηση. Βάλτε το σωλήνα στη φόρμα και πιέστε το κουμπί έναρξης για να ωθήσετε αυτόματα το σύστημα και να πάρετε έξω το ολοκληρωμένο προϊόν.

3, η αυτόματη και χειρωνακτική λειτουργία μπορούν να μετατραπούν, στη φόρμα είναι πολύ κατάλληλη διόρθωση.

4. Η πίεση υδραυλικών συστημάτων μπορεί να τεθεί ως στόχος να προστατεύσει αποτελεσματικά τη ζημία που προκαλείται από το λάθος λειτουργίας του εξοπλισμού.

5. Όλος ο έλεγχος συγκεντρώνεται σε ένα λειτουργούν γραφείο, την οθόνη αφής, τη μηχανή που τρέχουν, τη συνολική στάση και γεμισμένες την υγρό έναρξη αντλιών και κρατική την επίδειξη στάσεων.

6. Ηλεκτρικά συστατικά: Το PLC υιοθετεί το PLC της Mitsubishi, και άλλα συστατικά υιοθετούν Σνάιντερ και Chint.

VII. εγκατάσταση εξοπλισμού

1. Ο προμηθευτής θα καθοδηγήσει την εγκατάσταση και ο αγοραστής θα συνεργαστεί ενεργά.

2. Ο προμηθευτής θα παράσχει τα σχέδια βασικού εξοπλισμού, και ο αιτών θα κατασκευάσει σύμφωνα με τα σχέδια. Ο προμηθευτής θα είναι αρμόδιος για την καθοδήγηση της κατασκευής.

4. Ο αιτών είναι αρμόδιος για τη ρύθμιση του σκοινιού δύναμης στη θέση που διευκρινίζεται από τον προμηθευτή.

VIII. διόρθωση εξοπλισμού

1. Αφότου ικανοποιεί ο αιτών τους όρους ανάθεσης, ο προμηθευτής θα ολοκληρώσει την εργασία ανάθεσης του εξοπλισμού με τη σφριγηλή συνεργασία του αιτούντος.

2. Ο αγοραστής θα παράσχει τα υλικά διόρθωσης, το υδραυλικό πετρέλαιο 46#, την παροχή ηλεκτρικού ρεύματος, κ.λπ.

3. Ο προμηθευτής θα είναι αρμόδιος για την επίλυση του ελαττώματος που προκαλείται από τον εξοπλισμό κατά τη διάρκεια της ανάθεσης.

IX. αποδοχή εξοπλισμού

1. Μέσα σε 5 εργάσιμες ημέρες μετά από την ολοκλήρωση της διορθώνοντας και κανονικής λειτουργίας του εξοπλισμού, ο αιτών θα διευθύνει την επιθεώρηση αποδοχής σύμφωνα με τις διατάξεις της τεχνικής συμφωνίας.

2. Και τα δύο κόμματα θα υπογράψουν στο φύλλο αποδοχής για την επιβεβαίωση αφότου γίνεται αποδεκτός ο εξοπλισμός.

Χ. εξουσιοδότηση εξοπλισμού

1. Σε περίπτωση αποτυχίας εξοπλισμού μέσα σε ένα έτος από την ημερομηνία της υπογραφής για την επιθεώρηση αποδοχής, ο προμηθευτής θα είναι αρμόδιος για τη συντήρηση και θα παράσχει τα ανταλλακτικά δωρεάν (εκτός από το λάθος λειτουργίας).

2. Συντήρηση διάρκειας ζωής του εξοπλισμού. Μετά από την περίοδο εξουσιοδότησης, εάν υπάρχει ένα ελάττωμα, ο προμηθευτής θα το διατηρήσει δωρεάν, αλλά ο αγοραστής είναι αρμόδιος για το κόστος των ανταλλακτικών και του τεχνικού προσωπικού, και ο προμηθευτής θα παράσχει το τεχνικό προσωπικό δωρεάν.
